Glashalter für Lampenschirme

Glashalter für Lampenschirme:

In unserem heutigen Beitrag möchten wir Ihnen mehrere Glashalter für Lampenschirme zeigen. Eine liebe Kundin, Frau Leslie Denkner von Lampe Unique aus Wedel bei Hamburg, hat uns von einem Straßenflohmarkt auf der Insel Pellworm Glas Lampenschirme für ein Anwendungsbeispiel mitgebracht. Wie daraus eine wunderschöne edle Textilkabel Lampe entstehen kann zeigen wir Ihnen im weiteren Verlauf.

Straßenflohmarkt auf der Insel Pellworm

Für unser Anwendungsbeispiel Glashalter für Lampenschirme haben wir folgende Materialien verbaut:

  • Textilkabel Zug-Pendelleitung 3-adrig (sehr flexibel) in der Farbe silber ( 2014-1021)
  • Zugentlaster verchromt mit Innengewinde (2014-1043)
  • Lampen Abschluss Kaschierung verchromt (2015-1996)
  • M10x1 Gewinderohr 15 mm lang (2014-1506)
  • Fächerscheibe (2015-2479)
  • M10x1 Sechskantmutter verzinkt (2014-1496)
  • E14 Premium Metall Fassung mit Außengewinde/Schraubmantel verchromt (2014-1463)
  • E14 Glashalter mit Schuppenfeder (2017-4003)
  • Glas Lampenschirm mit ca. 39 mm Öffnung

Da wir Leuchtenteile aus Metall einsetzen, müssen Sie immer ein 3-adriges Textilkabel oder PVC Lampenkabel mit Schutzleiter verwenden. Für die Kabelverarbeitung lesen Sie bitte unseren Blogbeitrag – Textilkabel kürzen, abisolieren und Stecker montieren.

Reihenfolge der Montage-Abläufe

  • Textilkabel in gewünschter Länge kürzen und das abgeschnittene Ende mit Isolierband versehen, damit das spätere einführen durch den Zugentlaster unkompliziert möglich ist.
  • Den Zugenlaster mit M10x1 Innengewinde oberhalb der Abschluss Kaschierung mit dem Zeigefinger fixieren.
  • Das Gewinderohr unterhalb durch die Kaschierung in den Zugenlaster schrauben.
  • Damit die Kaschierung nicht wackelt, kommt auf das Gewinderohr eine Fächerscheibe und wird mit einer Sechskantmutter festgeschraubt. Die Fächerscheibe verhindert ein selbständiges aufdrehen und stellt gleichzeitig den Kontakt zum Leuchtenteil aus Metall her.
  • Nun verschrauben Sie den Deckel der Lampenfassung auf das vorstehende Gewinderohr. Hierfür müssen Sie zuerst die Minischraube ein wenig lösen die das Gewinde blockiert. Nachdem der Deckel verschraubt wurde, drehen Sie die Schraube vorsichtig an. Denken Sie bitte immer daran, nach fest kommt ab.
  • Jetzt schieben Sie das Textilkabel durch den Zugentlaster, Gewinderohr und dem Deckel der Lampenfassung. Entfernen Sie das Isolierband, legen die 3 Adern frei und versehen diese mit Aderendhülsen, sodass der Keramik Kern fachgerecht mit dem Lampenkabel verbunden werden kann. Danach schrauben Sie den Gewindemantel auf den Fassungsdeckel bis er einrastet. Anschließend drehen Sie den Glashalter auf die Lampenfassung der den Lampenschirm halten soll.

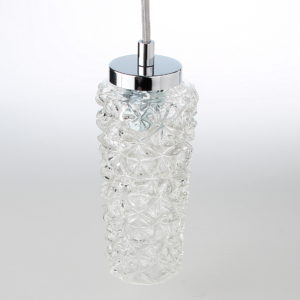

Nun ist die edle Textilkabel Lampe fertig

E27 Glashalter für Lampenschirme mit 48 mm Loch

Diese Art von Glashalter ist geeignet für Lampenschirme mit ca. 48 mm Durchgang, jedoch nur wenn der Glasschirm eine zweite Öffnung hat um mit einem Schraubring die Lampenfassung im Schirm zu befestigen.

Folgende Leuchtenteile werden hierfür benötigt:

  • M10x1 Zugentlaster verchromt mit Innengewinde (2014-1043)
  • Lampen Abschluss-Kaschierung verchromt (2015-1996)
  • M10x1 Gewinderohr verzinkt 15 mm lang (2014-1506)
  • Fächerscheibe (2015-2479)
  • M10x1 Sechskantmutter verzinkt (2014-1496)
  • E27 Premium Fassung Metall verchromt (2014-1404)
  • E27 Schraubring verchromt (2015-2243)
  • Textilkabel steingrau 3×0,75 mm² (2014-1069)
  • Alle Artikel können Sie in unserem Online-Shop unter www.lampen-ersatzteile.de kaufen

 Glashalter für Lampenschirme

Da es eine Vielzahl von unterschiedlichen Lampengläsern gibt, zeigen wir Ihnen eine Auswahl aus unserem Sortiment

Glashalter-Set verchromt (2017-4442) – geeignet für E14 und E27 Fassungen

Glashalter-Set verchromt Anwendungsbeispiel

 Glashalter-Set vermessingt (2017-4444) – geeignet für E14 und E27 Fassungen

 Glashalter-Set vermessingt Anwendungsbeispiel

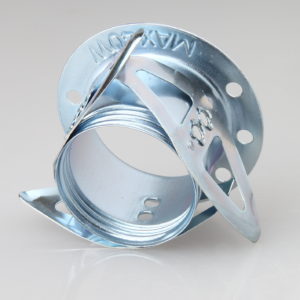

E14 Glashalter mit Schuppenfeder

E14 Glashalter mit Schuppenfeder Anwendungsbeispiel



E14 Federring Glashalter ohne Flansch (2017-4002)

E14 Federkorb Glashalter mit Flansch (2014-1482)



Glashalter mit Feder (2015-1843, 2015-1844 und 2015-1845)

Glashalter Anwendungsbeispiel



Hinweis: Bei allen Arbeiten an den hier gezeigten Produkten muss immer ausreichende Fachkenntnis vorhanden sein um eventuelle elektrische Kurzschlüsse, Wohnungsbrände, sowie Gefahr an Leib und Leben zu verhindern.
